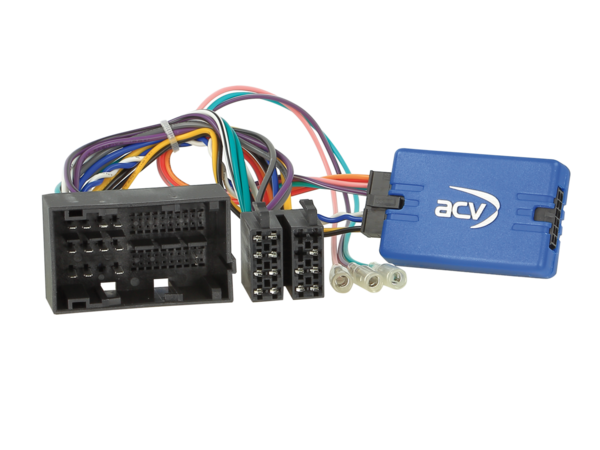

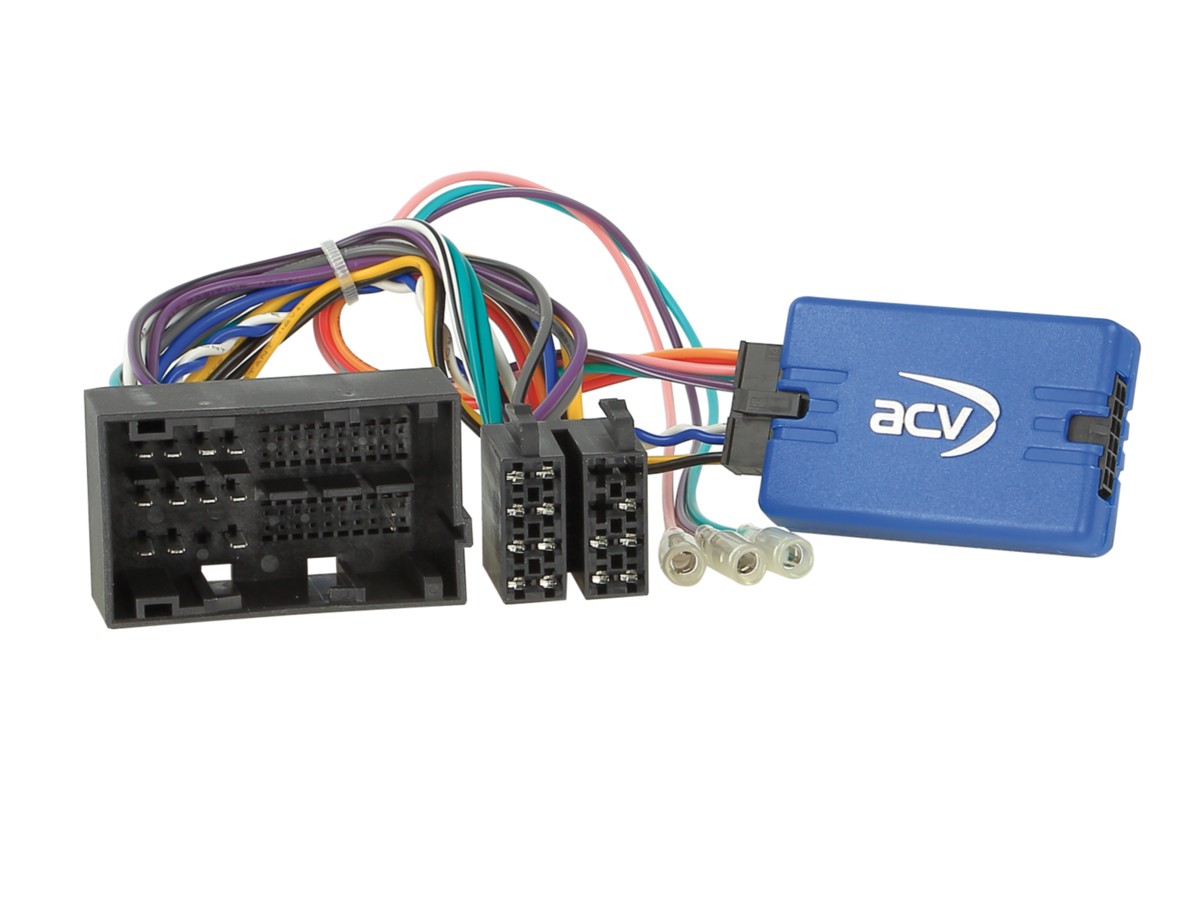

Adaptér z volantu pro Fiat Ducato, Peugeot Boxer, Citroën Jumper 2014-

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Peugeot/Citroën/Fiat s OEM autorádiem VP1 / VP2 /DAiichi nebo OEM hands free sadou Blue&Me. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka a rychlostní signál.



K adaptéru musíte objednat kabel 52kab podle typu montovaného autorádia (Blaupunkt, Clarion, JVC, Kenwood, Panasonic, Pioneer, Sony, Alpine, Philips, Zenec, LG, Parrot Asteroid a čínská autorádia s možností ovládání z volantu).



CAN Bus

konektor: 52 Pin Fiat



vozidla s Continental 250VP1 / 250VP2 OEM HU

vozidla s UConnect OEM HU

vozidla s Daiichi OEM HU*



vozidla s chybou displeje počítadla kilometrů po instalaci > poloha přepínače DIP pod obvodovou deskou:

nastavit polohu přepínače DIP bez napětí

dip switch 1 on / dip switch 2 off / dip switch 3 on nebo off

dip switch 1 off / dip switch 2 on / dip switch 3 on nebo off

DIP přepínač 1 zapnutý > 250VP1 OEM HU

DIP přepínač 2 zapnutý > 250VP2 OEM HU

DIP přepínač 3 zapnutý > OEM funkce Blue&Me

DIP přepínač 4 zapnutý > Pioneer

dip switch 1 off / dip switch 2 off / dip switch 3 on > Daiichi OEM



po přepnutí se CAN Bus se musí vypnout

nastavení vozidla není podporováno

podpora dálkových světel není podporována

asistenční systémy řidiče nejsou podporovány

úprava data/času není podporována



Jsou poskytovány následující signály z CAN:

červená: +12V zapalovací svorka 15

oranžová: +12V osvětlovací svorka 58

fialová/bílá: +12V signál zpátečky

růžová: signál rychlostního pulsu

zelená: signál parkovací brzdy GND

zatížitelnost celkové výstupy: 100 mA max.



*vozidla s kabelovým svazkem Daiichi OEM HU černé kabely > Demontujte kabelový svazek adaptéru na straně řidiče

*vozidla s přímo zapojenými OEM barevnými kabely Daiichi HU nejsou kompatibilní > kontaktujte podporu/vyhledejte položku: 42sfa016



Podrobná kompatibilita:

Citroen

Citroen Jumper (250) 05/2014 - 2023

Citroen Relay (250) 2014 - 2023

Fiat

Fiat 500 (ZAF 312) 07/2016 - 2023

Fiat 500L (ZAF 199) 10/2012 - 07/2017

Fiat 500L (ZAF 199) 07/2017 - 03/2022

Fiat Doblo (ZAF 263) 01/2015 - 06/2022

Fiat Ducato (ZFA 250) 05/2014 - 11/2021

Opel

Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot

Peugeot Boxer (Y) 05/2014 - 2023
