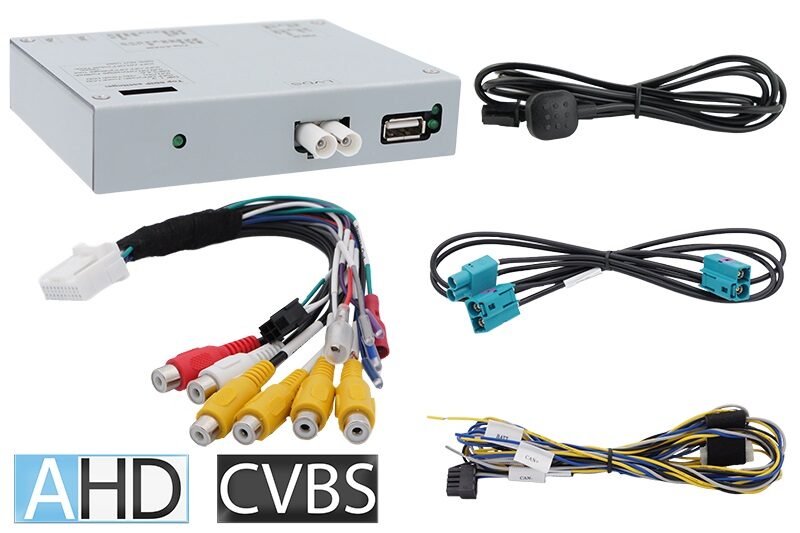

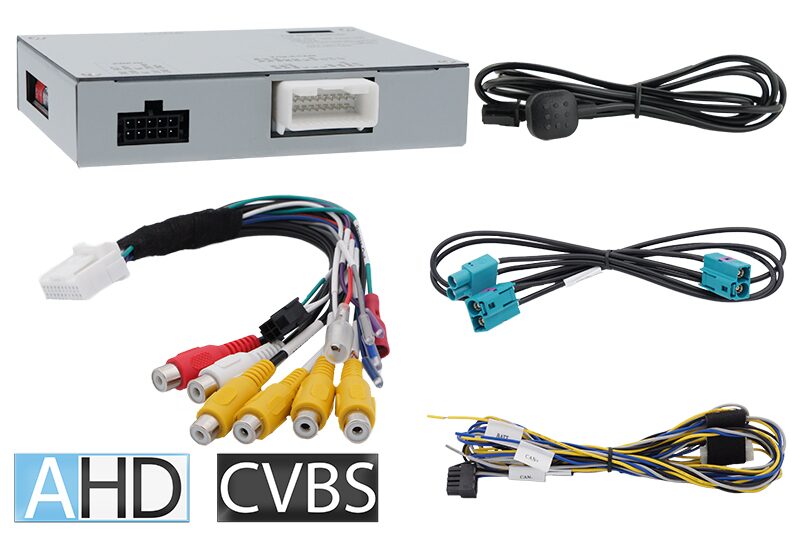

Video vstup AHD/CVBS pro Mercedes se systémem MBUX NTG6

Video rozhraní umožňuje připojit zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (pro boční kamery nebo další doplňkové zdroje videa, např. USB přehrávač, DVB-T2 tuner, ... ) do továrního informačního a zábavního systému MBUX NTG6 - 7 s 7" a 10,25" displejem ve vozech Mercedes.

Přepínání vstupů modulu se provádí pomocí externího tlačítka.



Vlastnosti

• 1 CVBS/AHD vstup pro zadní kameru

• 1 CVBS/AHD vstup pro přední kameru

• 2 CVBS/AHD vstup pro boční kamery nebo další doplňkové zdroje videa (např. USB zařízení, DVB-T2 tuner atd.)

• všechny vstupy NTSC a PAL kompatibilní

• kompatibilní s tovární zpětnou kamerou

• podporovaná rozlišení AHD 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)

• automatické přepínání na vstup zadní kamery při zařazené zpátečce

• automatické přepínání přední kamery po vyřazení zpátečky na 5, 10, 15 nebo 20 sekund

• aktivovatelné trajektorie jízdní dráhy pro zadní kameru (není k dispozici pro všechna vozidla)

• bez obrazu během jízdy autem (pouze pro vložené video zdroje)

• přepínání zdrojů videa pomocí externího tlačítka (v některých vozidlech lze přepínat i tlačítkem na volantu)



Kompatibilní systémy: Comand Online NTG6/MBUX with 7inch, 10.25inch or 12inch displejem



Podrobná kompatibilita:

• A-class (W177) od 05/2018,

• B-class (W247) od 12/2018,

• Citan (W420) od 10/2021,

• CLA kupé (C118) od 03/2019,

• CLA shooting brake (X118) od 07/2019,

• CLS kupé (C257) od 07/2020-,

• E-class (W213) od 06/2020 do 08/2023,

• T-model třídy E (S213) od 06/2020 do 08/2023,

• kupé třídy E (C238) od 06/2020 do 10/2023,

• Kabriolet třídy E (A238) od 06/2020 do 10/2023,

• EQA SUV (H243) od 02/2021,

• EQB SUV (X243) od 11/2021,

• EQC (N293) od 05/2019 do 05/2023,

• EQT (W420) od 05/2023,

• EQV (W447) od 10/2020,

• GLA (H247) od 02/2020,

• GLB (X247) od 09/2019,

• GLC kupé (C253) asi od 05/2019 do 03/2023,

• GLC SUV (X253) asi od 05/2019 do 07/2022,

• GLE kupé (C167) od 11/2019,

• GLE SUV (V167) od 10/2018,

• GLS (X167) od 04/2019,

• GT AMG 4dveřový (X290) od 06/2020,

• Sprinter (W907/W910) ??od 06/2018,

• Třída T (W420) od roku 2022,

• Třída V (W447) od 03/2020



Jelikož se jedná o novinku, je k dispozici montážní návod pouze v angličtině.
