Sada pro automatické dobíjení druhé baterie 12V/140A

Montážní sada pro připojení druhé baterie do vozidla.



Technické parametry:

• plně automatický provoz

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• výstup na připojení LED kontrolky

• stálý proud: 120 A

• max. proud: až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 10 mA

• spotřeba při sepnutém stavu: 330 mA

• připojení baterií pomocí kontaktů M6

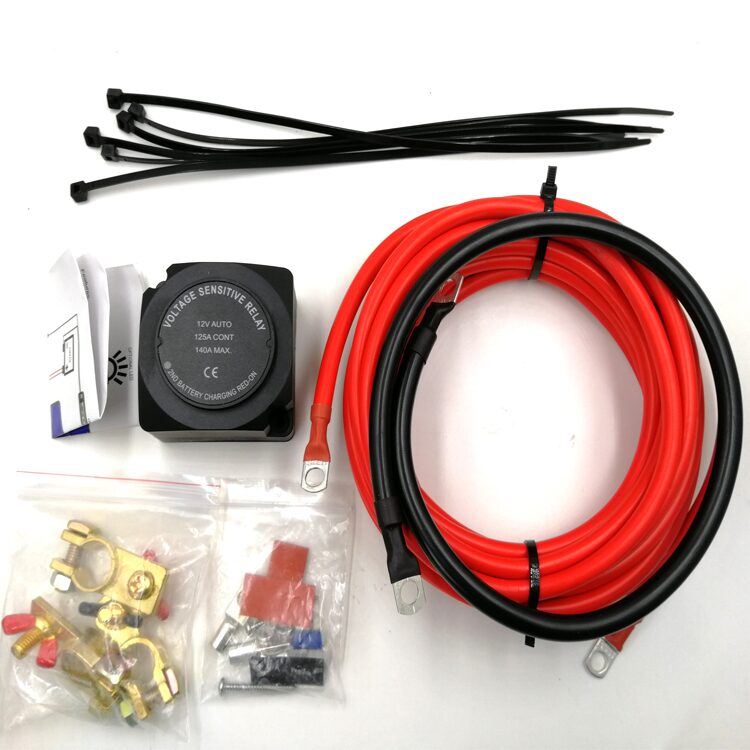

Obsah balení:

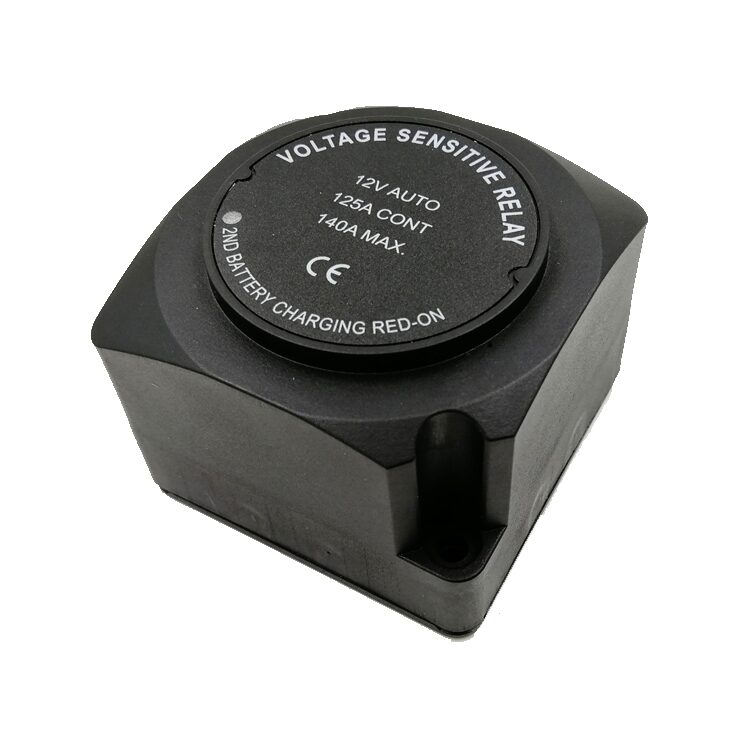

• speciální relé PC4-33

• 6 m červený napájecí kabel (10 mm)

• 60 cm černý zemnící kabel

• 2+1 ks kontakt na připojení baterie

• 3 ks očko na připojení kabelu

• drobný instalační materiál

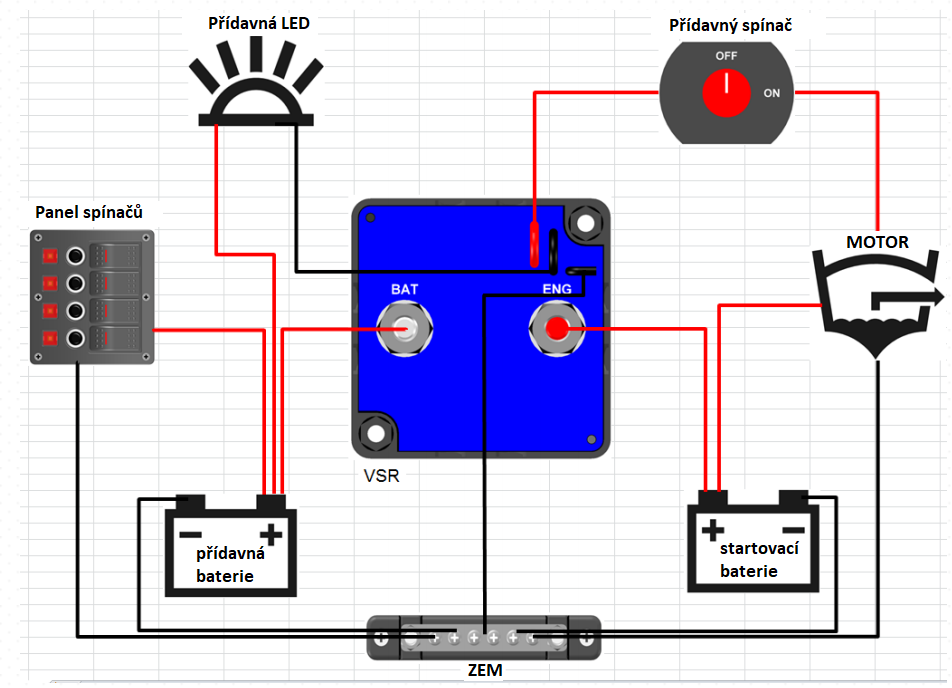

Připojení:

• černý vodič = kostra

• kontakt M6 = startovací baterie + 12 V

• kontakt M6 = sekundární baterie + 12 V

• žlutý vodič = manuální sepnutí relé - 12 V

• černá smyčka = možnost připojení kontrolky sepnutí relé (-)

• červená smyčka = manuální sepnutí relé + 12 V
