Elektrokabeláž k vleku, sada se světly (FT-88) 7pin / 5 m, připojení na konektory

Kompletní SET pro renovaci osvětlení vleku

Popis: Tento set je určen k efektivní renovaci osvětlení vašeho vleku. Připojení se provádí pomocí plochých konektorů přímo do světel, dle příslušného zapojení jednotlivých lamp.

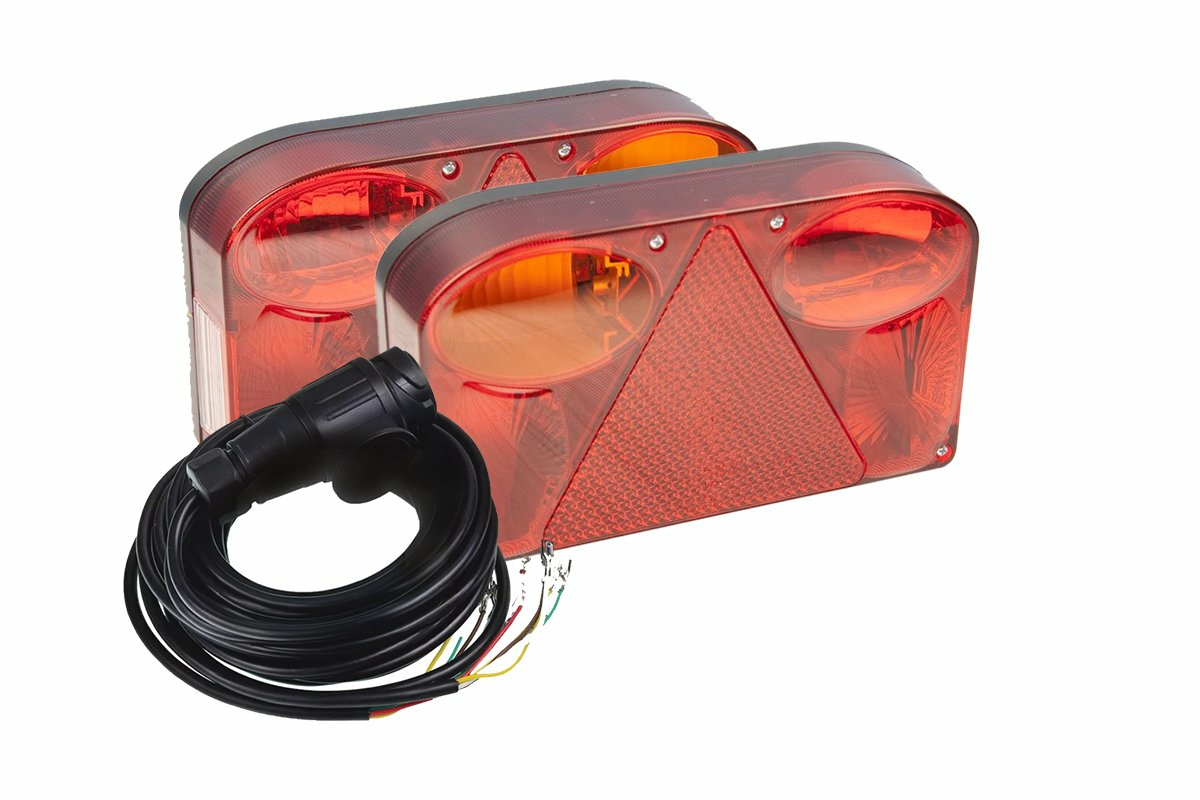

Obsah sady:

• Kabeláž se zástrčkou 7pin délky 5m
• Zadní světla s osvětlením SPZ
• Mlhové světlo
• Integrovaná trojúhelníková odrazka

Použití: Set je vhodný pro vleky s délkou korby maximálně 3 m a s ojí o maximální délce 1,3 m.

Návod k montáži:

1. Rozveďte elektrokabeláž:

   • Umiestněte kabeláž pod vlekem do míst určených výrobcem.

2. Zapojte elektrokabeláž:

   • Připojte elektrokabeláž ke světlům pomocí plochých konektorů (v případě potřeby upravte).

3. Připojení předních pozičních světel:

   • Pokud to vlek umožňuje, připojte přední poziční světla buď do připraveného extra kabelu, nebo připojte externí drát k pozičním světlům.

4. Připojení mlhového světla:

   • Mlhové světlo připojte kabelem ke svazku a v případě potřeby ukostřete samostatným kabelem.
5. Vodiče: černý-L světlo, červený-brzda, hnědý-P světlo, zelený-P směrovka, bílý-kostra, modrý-mlhové světlo, žlutý-L směrovka
