Elektrokabeláž k vleku, sada se světly (MD-36) 7pin / 5 m, připojení na konektory

Popis: Tento kompletní set je určen pro renovaci osvětlení vleku. Připojení se provádí pomocí plochých konektorů přímo do světel, dle správného zapojení jednotlivých lamp.

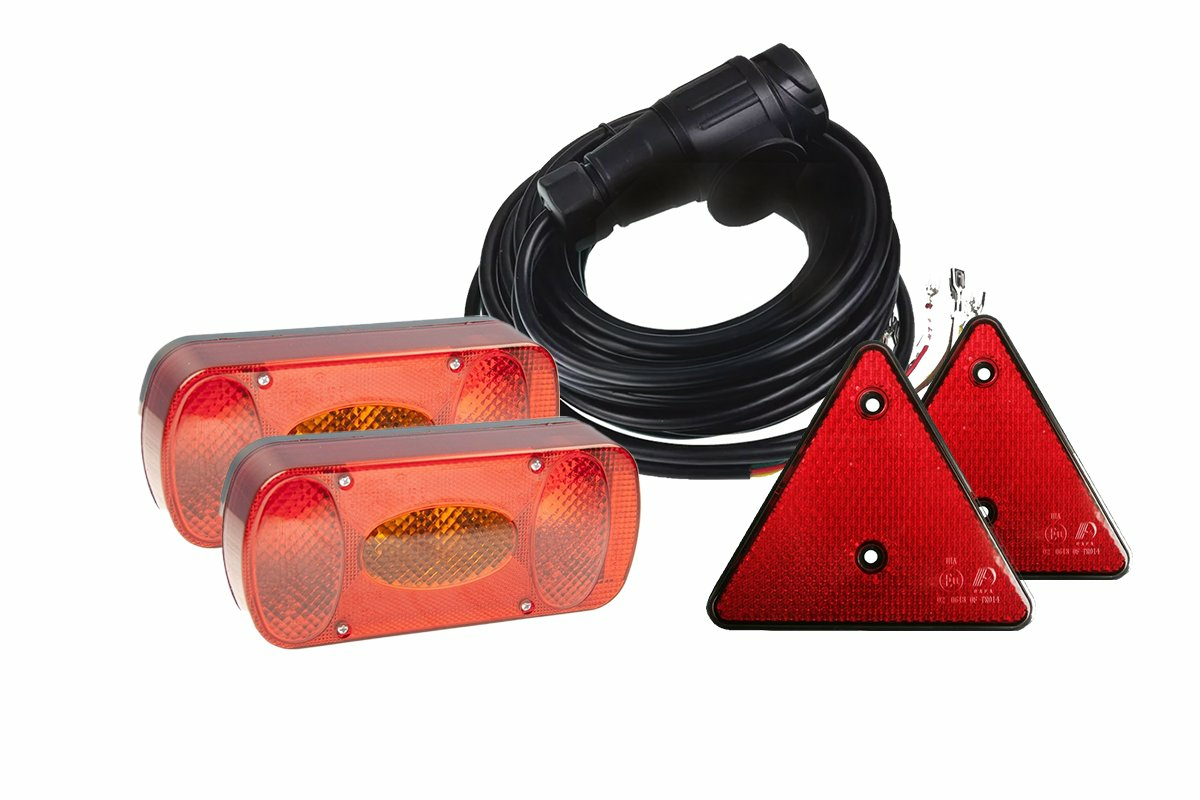

Obsah sady:

• Kabeláž se zástrčkou 7pin délky 5m
• Zadní světla (levé + pravé) s osvětlením SPZ a mlhovkou
• Trojúhelníkové odrazky 2 ks

Použití: Možno použít na vleky o délce korby maximálně 3 m a s ojí o maximální délce 1,3 m.

Návod k montáži:

1. Rozveďte elektrokabeláž:

   • Vedení elektrokabeláže pod vlekem do míst určených výrobcem.

2. Zapojení ke světlům:

   • Zapojte elektrokabeláž ke světlům pomocí plochých konektorů (v případě potřeby upravte).

3. Připojení předních pozičních světel:

   • Pokud vám to umožňuje vlek, připojte přední poziční světla buď do připraveného extra kabelu, nebo připojte externí drát k pozičním světlům.

4. Pripojení mlhového světla:

   • Mlhové světlo připojte kabelem ke svazku a v případě potřeby ukostřete samostatným kabelem.
5. Vodiče: černý-L světlo, červený-brzda, hnědý-P světlo, zelený-P směrovka, bílý-kostra, modrý-mlhové světlo, žlutý-L směrovka
