Elektrokabeláž k vleku, sada se světly (ZETOR, CZ dvoudílné) 7pin / 5 m, připojení na kone

Tento set je určen pro renovaci osvětlení vleku.

Upozornění: Nejedná se o Plug & Play sadu. Kabeláž vyžaduje individuální zapojení ke každému světlu. Podle typu světel a způsobu montáže může být nutné vodiče připojit pomocí plochých konektorů, konektory nalisovat nebo vodiče připájet.

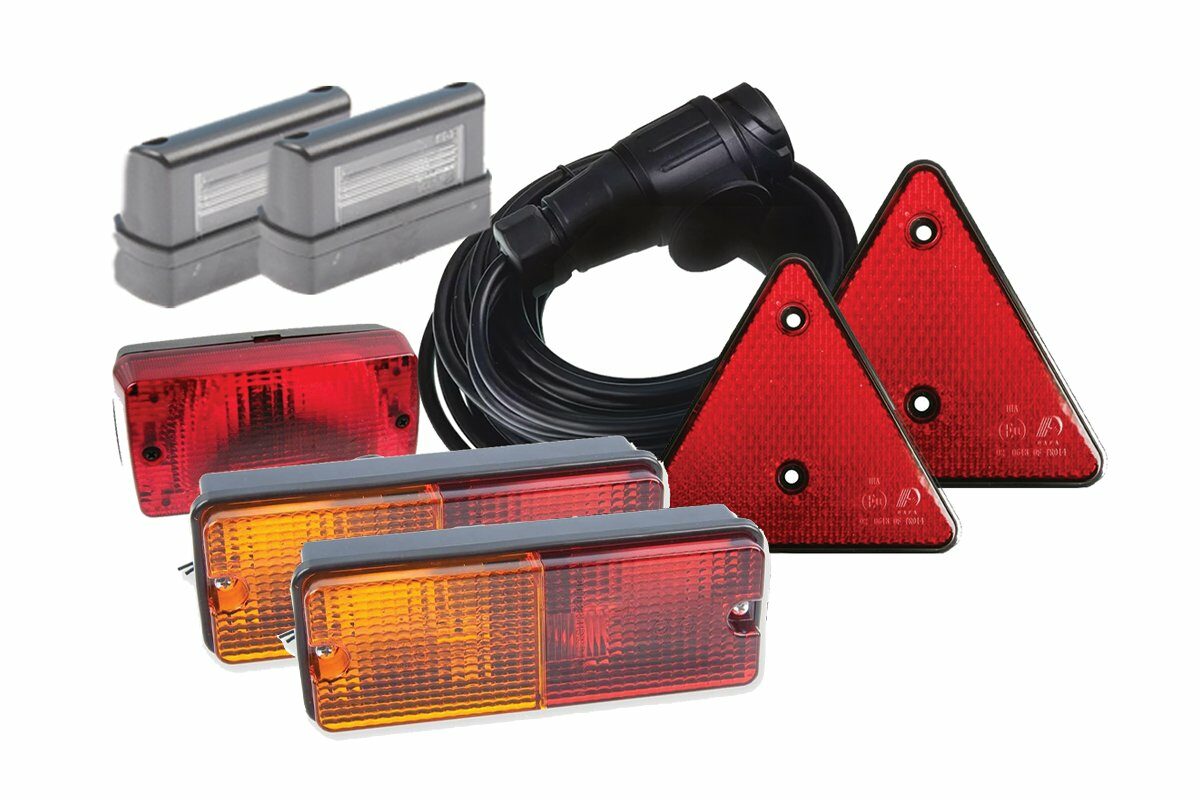

Obsah sady:

• Kabeláž se 7pinovou zástrčkou, délka 5 m
• Zadní světla (2 ks)
• Osvětlení SPZ (2 ks)
• Mlhové světlo
• Trojúhelníkové odrazky (2 ks)

Použití:
Vhodné pro vleky s délkou korby do 3 m a délkou oje do 1,3 m.

Montáž:

1. Rozveďte kabelový svazek pod vlek podle konstrukce vleku.
2. Jednotlivé vodiče připojte ke světlům dle jejich zapojení. Připojení může vyžadovat použití plochých konektorů, jejich nalisování nebo letování.
3. Pokud je vlek vybaven předními obrysovými světly, připojte je k připravenému vodiči nebo je propojte samostatným kabelem.
4. Mlhové světlo připojte ke kabelovému svazku a v případě potřeby vytvořte samostatné ukostření.
5. Zapojení vodičů: černý – levé obrysové světlo, červený – brzdové světlo, hnědý – pravé obrysové světlo, zelený – pravý směrový ukazatel, bílý – kostra, modrý – mlhové světlo, žlutý – levý směrový ukazatel.
