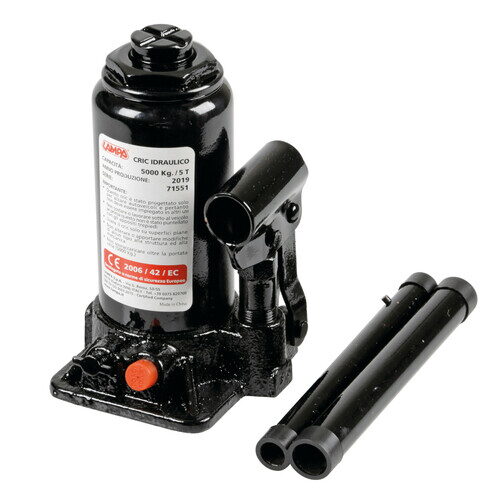

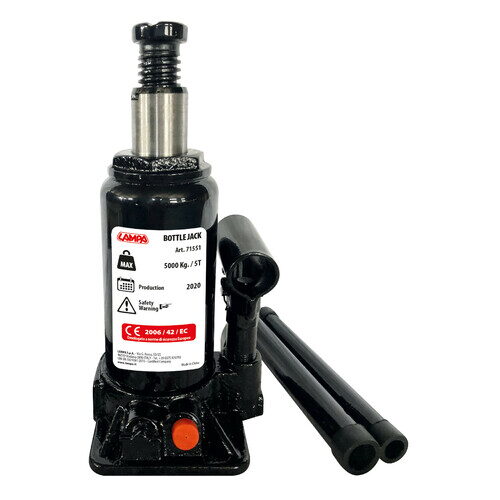

Hydraulický zvedák teleskopický LAMPA 5T / 185 - 355 mm

Popis výrobku
Toto zařízení je určeno pouze pro zvedání.
Zvedák může být používán pouze na pevném rovném podkladu.
Vždy zajistěte kola a zatáhněte ruční brzdu.
Používejte přídavné podpěry pro podepření vozidla před provedením opravy a dalších prací pod vozem.
Nepřetěžujte zvedák přes jeho jmenovitou nosnost.
Před zvedáním jakéhokoliv vozidla se ujistěte, že je zvedák v dobrém provozním stavu.
Nenastavujte pojistný ventil.

Návod k použití

Zvedání:
1. Zúženým koncem ovládací páky uzavřete vypouštěcí ventil otáčením ve směru hodinových ručiček.
2. Zvedák umístěte pod vozidlo pod místem, které je výrobcem vozidla určené pro tento účel.
Pokud je třeba, otáčejte stavitelným šroubem v horní části zvedacího válce v protisměru hodinových ručiček pro přiblížení k vozidlu.
3. Vsuňte ovládací tyč do objímky (držáku) na zvedáku.
Pro zvednutí vozidla do požadované výšky pumpujte ovládací tyčí.

Spouštění:

VAROVÁNÍ: VOZIDLO SPOUŠTĚJTE POMALU A OPATRNĚ!!! VYPOUŠTĚCÍ VENTIL POOTOČTE VELMI POMALU V PROTISMĚRU HODINOVÝCH RUČIČEK!!!

1. Vytáhněte ovládací tyč z objímky (držáku), zúžený konec nasaďte na vypouštěcí ventil a pomalým pootáčením vypouštěcí ventil uvolněte.

POZNÁMKA.: NEOTOČTE VYPOUŠTĚCÍM VENTILEM VÍCE NEŽ O JEDNU OTOČKU (360°)

2. Jakmile je vozidlo úplně spuštěno, zvedák dejte stranou. (Pokud byl vysunut stavitelný šroub v horní části zvedacího válce, otáčením ve směru hodinových ručiček jej opět zašroubujte do válce.)

Údržba:

Doplňování oleje:
1. Postavte zvedák do kolmé pozice.
2. Spusťte pumpu i zvedací válec dolů.
3. Vytáhnte gumovou krytku ze zvedáku.
4. Doplňujte pouze KVALITNÍ HYDRAULICKÝ OLEJ. (Doplňte po spodní okraj plnícího otvoru.)
Ze systému odstraňte vzduch, bude popsáno dále.
5. Zastrčte zpět gumovou krytku.
6. Pravidelně promazávejte čepové klouby a stavitelný šroub.

Odstranění oleje z hydraulického systému:
Občas se může dovnitř zvedáku dostat vzduch, který snižuje efektivitu zvedání. Vzduch vypusťte ze zvedáku následujícím způsobem:

1. Otevřete vypouštěcí ventil, vytáhněte krytku plnícího otvoru.
2. Několikrát rychle zapumpujte ovládací tyčí.
3. Uzavřete vypouštěcí ventil, zastrčte zpět krytku plnícího otvoru.
Zvedák by nyní měl pracovat normálně, pokud ne, postup zopakujte.

PREVENCE PROTI KOROZI:
Piston, pumpu a stavitelný šroub udržujte ve zcela spuštěné poloze, pokud zvedák nepoužíváte.
Neskladujte zvedák ve vlhku.
Pokud dojde k potřísnění vodou nebo jakýmkoliv způsobem piston, pumpa a stavitelný šroub navlhne, dosucha je otřete a olejem je namažte.

UPOZORNĚNÍ !!!
• Před použitím si pečlivě přečtěte uživatelský návod.
• Nikdy nezatěžujte zvedák více než je udávaná nosnost.
• Zvedák používejte pouze na pevném a rovném podkladu.
• Nikdy se nevyskytujte pod zvednutým vozidlem pokud není podepřeno k tomu určenými podpěrami.
• Nikdy zvedák nerozebírejte a neprovádějte na něm žádné úpravy.
Mohlo by dojít k selhání funkčnosti a poškození majetku anebo ke zranění osob.

Technická data:
• Nosnost  : 5000 kg
• Maximální výška zdvihu: 355 mm
• Minimální výška zdvihu: 185 mm
• Základna: 110 mm x 100 mm
• Délka trubice: 320 mm
